型號

SP100

SB30

原理

激光前散射

激光后散射

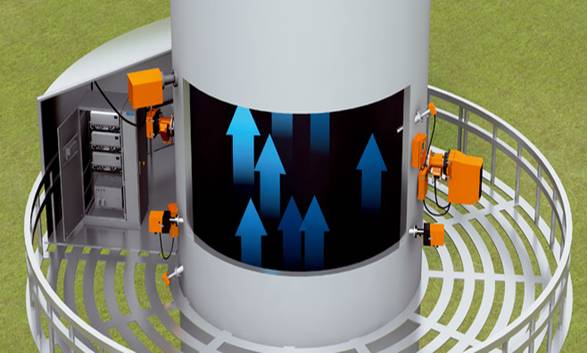

安裝示意圖

安裝方式

探頭插入式安裝（煙道直徑必須大于500mm）

單側式安裝 （煙道直徑必須大于500mm）

量程

最小量程：0-5mg/m3

最大量程：0-200mg/m3(超出范圍需咨詢工廠)

最小量程：0-30mg/m3

最大量程：0-200mg/m3(超出范圍需咨詢工廠)

誤差

≤±1%

≤±2%

煙氣溫度

-25 … +400°C

-25 … +400°C

煙氣壓力

–50 … +2 hPa： –50 … +30 hPa 帶外部吹掃單元(選配)

–50 … +2 hPa： –50 … +30 hPa 帶外部吹掃單元(選配)

環境條件（溫度壓力）

-40 … +60 °C -40 … +45 °C 對帶有內部吹掃氣的MCU控制單元

-40 … +60 °C -40 … +45 °C 對帶有內部吹掃氣的MCU控制單元

認證

• U.S.EPA PS1及PS11

• EN 15267-3, EN 14181 及 DIN ISO 14956

• 經TÜV測試的認證許可 (2001/80/EC, 2000/76/EC) 及電廠第27 BImSchV (FICA)

• GOST 及 MCERTS的認證

• U.S.EPA PS1及PS11

• EN 15267-3, EN 14181 及 DIN ISO 14956

• 經TÜV測試的認證許可 (2001/80/EC, 2000/76/EC) 及電廠第27 BImSchV (FICA)

• GOST 及 MCERTS的認證

防護等級

• 發射/接受單元，反射器，MCU： IP 65 • 外部吹掃單元：IP 54

• 發射/接受單元，反射器，MCU： IP 65 • 外部吹掃單元：IP 54

電氣安全

CE

CE

輸入輸出接口

模擬輸出

三路輸出：0/2/4… 22mA，最大750Ω負載

模擬輸入

兩路輸入：0…20mA

數字輸出

五路輸出：30V DC/2A，48V AC/1A；無源 狀態信號：運行/故障，維護，功能檢查，維護請求，極限值報警

數字輸入：

四路輸入 無源接入點

接口：

• USB

• RS485可選接口模塊

• RS232（維護用）

• 以太網 可選接口模塊

總線

• 以太網TCP/IP（可選接口模塊） • RS485 PROFIBUS-DP（可選接口模塊）

模擬輸出

三路輸出：0/2/4… 22mA，最大750Ω負載

模擬輸入

兩路輸入：0…20mA

數字輸出

五路輸出：30V DC/2A，48V AC/1A；無源 狀態信號：運行/故障，維護，功能檢查，維護請求，極限值報警

數字輸入：

四路輸入 無源接入點

接口：

• USB

• RS485可選接口模塊

• RS232（維護用）

• 以太網 可選接口模塊

總線

• 以太網TCP/IP（可選接口模塊） • RS485 PROFIBUS-DP（可選接口模塊）

應用場合

排放監測 如： 監測過濾系統

- 發電廠及熱電廠 ·廢氣中及除塵器前后的煙道中的粉塵濃度

- 垃圾焚燒廠及廢物處理廠 粉塵濃度

- 金屬加工廠（煉鋼、煉鋁廠，冶煉廠、鑄造廠）

- 水泥廠

排放監測 如： ·監測過濾系統

- 發電廠及熱電廠 ·廢氣中及除塵器前后的煙道中的粉塵濃度

- 垃圾焚燒廠及廢物處理廠 粉塵濃度

- 金屬加工廠（煉鋼、煉鋁廠，冶煉廠、鑄造廠）

- 水泥廠

校準功能

•零點及參比點測試

 •污染修正

•零點及參比點測試

總結

單側安裝適用于電廠中低濃度粉塵測量，特別適用于超低量程（最低0-5mg/m3），可以實現零點參比測試和測量探頭上鏡片集灰?guī)?lái)的誤差修正；性?xún)r(jià)比高

單側安裝適用于電廠中低濃度粉塵測量，可以實現零點參比測試
